Дорожный кабель-канал, или кабельный трап  — специальная конструкция, которую укладывают на землю для прокладки коммуникаций. Она защищает кабели от повреждений и позволяет людям и транспорту безопасно проходить и проезжать по ним.
ПК «Технология» производит различные типы кабель-каналов. В статье ответим на часто задаваемые вопросы о данной продукции.

Где используются уличные кабель-каналы?

Чаще всего их применяют в следующих случаях:
  • На различных  мероприятиях: концертах, фестивалях, ярмарках, где нужно быстро подвести электричество к сцене, торговым точкам или освещению.
  • В промышленности: заводах, складах, стройках для подключения оборудования и временного электроснабжения.
  • В общественных местах: парках, площадях, спортивных объектах для освещения и подключения точек с быстрой едой, мороженым и т.д.
  • На парковках и заправках: для прокладки кабелей к зарядным станциям, освещению и кассовому оборудованию.
  • Главное преимущество кабель-каналов в том, что они позволяют быстро организовать безопасную прокладку кабелей там, где нет возможности закопать их в землю или проложить в специальных туннелях.
Подробнее о применении дорожных кабель-каналов мы рассказывали в этой статье.

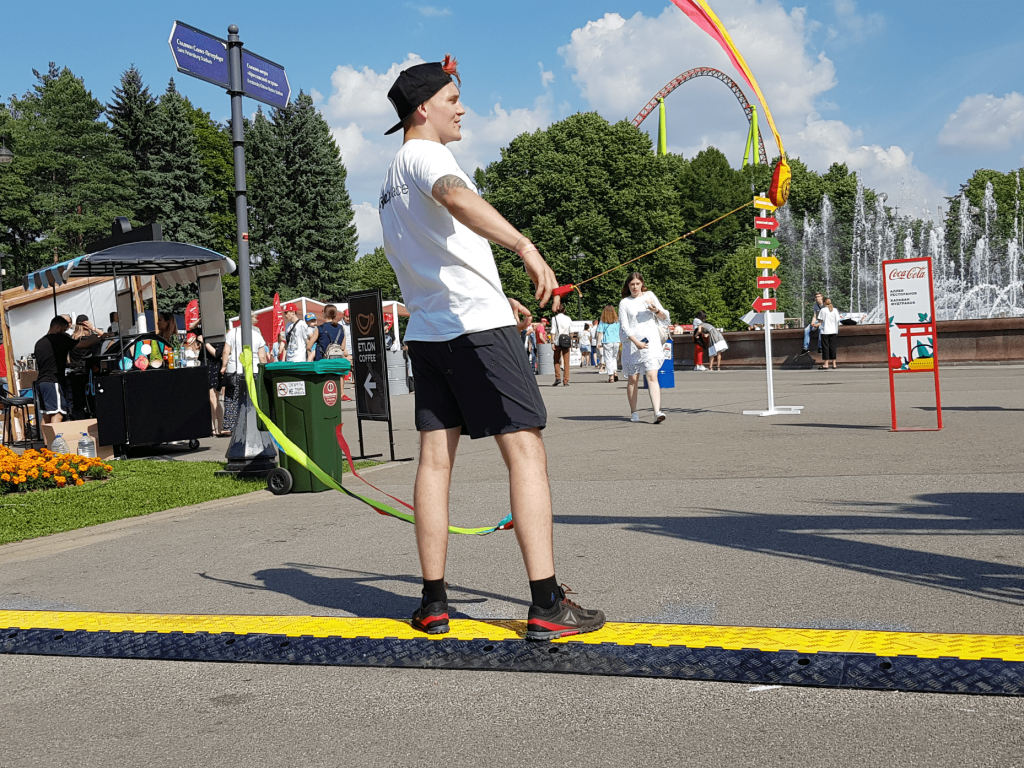

Применение кабель-каналов на массовых мероприятиях

Из чего делают дорожные кабель-каналы?

Большинство уличных кабель-каналов делают из прочной резины, которая хорошо переносит любую погоду. Резиновые кабельные трапы не боятся дождя, снега, жары и мороза, поэтому их можно использовать круглый год. Такой материал достаточно гибкий, чтобы не ломаться при наезде машин, но в то же время прочный и надежно защищает коммуникации внутри.

Сегодня все большую популярность завоевывают модели кабель-каналов из композита, которые являются полноценной альтернативой резиновым. Это объясняется отличными прочностными характеристиками, возможностью выдерживать высокие нагрузки (до 12 тонн), а также устойчивостью к температурным перепадам (от -50С до +60С), воздействию ультрафиолетовых лучей и атмосферных осадков. Такие кабель-каналы не деформируются и не проседают в течение длительного срока даже при интенсивной эксплуатации.

Помимо резины и композита, данные изделия также производятся из полиуретана.

Полиуретановые и композитные модели выбирают для объектов, которые подвергаются воздействию агрессивных веществ, экстремальных температур или имеют специфические гигиенические требования.

Какими бывают кабельные трапы и чем отличаются друг от друга?

Кабель-каналы различаются в первую очередь по количеству отделений внутри.
  • Одноканальные. Самый распространенный тип для базовых задач. В него можно поместить один толстый силовой кабель сечением до 16-25 мм или связку из нескольких тонких проводов общим диаметром до 20-30 мм. Применяется, например, для подключения отдельного прожектора на концерте, протяжки интернет-кабеля через дорогу к временному павильону, подачи питания к торговому киоску.
  • Двухканальные. Оптимальное решение для большинства профессиональных задач. Два отдельных канала позволяют соблюдать важное правило — разделение силовых и слаботочных кабелей. В одном канале размещают силовые провода 220-380В, во втором — интернет, телефон, аудио, видео сигналы. Применяется на корпоративных мероприятиях, в офисных центрах при временных подключениях, на съемочных площадках для разделения питания освещения и видеосигналов.
  • Трехканальные. Используются для более сложной инфраструктуры. Типичное разделение: первый канал — высоковольтное питание (380В), второй — бытовое питание (220В), третий — слаботочные системы (интернет, телефон, охрана). Популярны на строительных площадках, где нужно временно подключить оборудование с различными требованиями к питанию, на крупных выставках с множеством павильонов, в временных медицинских пунктах, где критично разделение медоборудования и бытовых приборов.
  • Пятиканальные. Профессиональное решение для масштабных проектов. Позволяют создать полноценную кабельную магистраль с детальным разделением: силовое питание, резервное питание, интернет/данные, телефония, системы безопасности/видеонаблюдения. Применяются на крупных фестивалях (где нужны отдельные линии для звука, света, видеотрансляций), во временных больницах или штабах МЧС, на больших строительных объектах для разделения производственного и бытового электроснабжения, систем связи и сигнализации.
Отдельную категорию составляют гибкие кабель-каналы из высокопрочной резины или ПВХ, которые предназначены для защиты кабелей от повреждений людьми и техникой в условиях, где требуется мобильность и быстрое развертывание. Такие каналы выпускаются в рулонах различной длины и диаметра, что позволяет выбирать оптимальный размер под конкретную задачу.

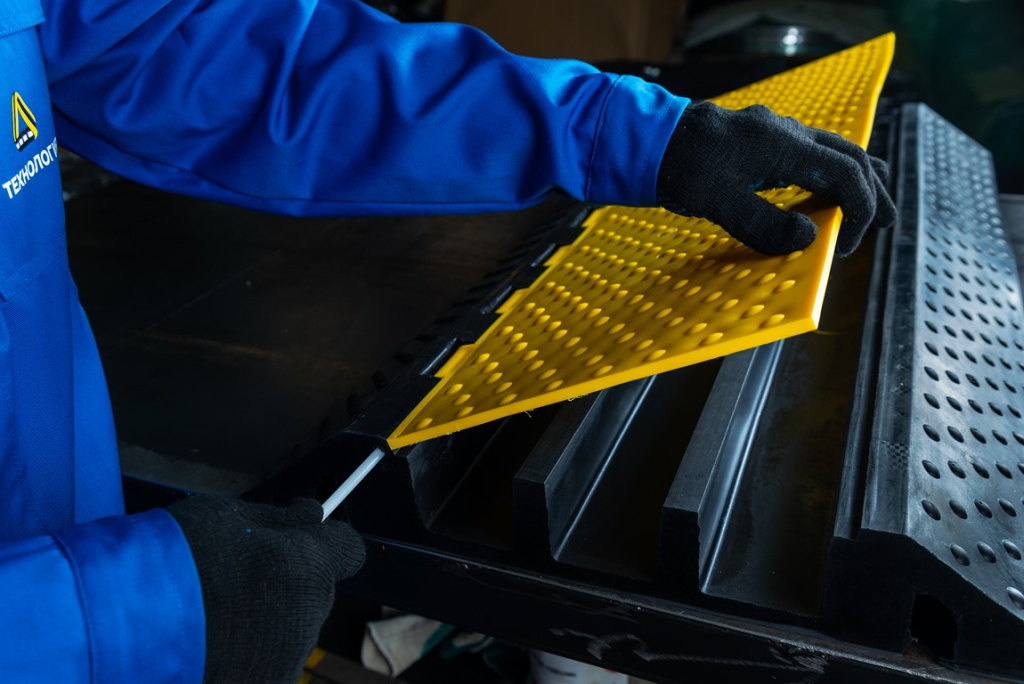

Трехканальный кабель-канал с крышкой

Как понять какой тип уличного кабель-канала нужен?

Необходимо посчитать сколько кабелей требуется проложить и какой они толщины. Коммуникации не должны занимать весь объем канала. Половину места следует оставить свободным на случай, если понадобится добавить еще кабели, кроме того, так укладывать провода будет удобнее.

 Если у вас 1-2 кабеля, лучше взять одноканальную модель. Для 3-5 кабелей подойдет двух- или трехканальная. Если кабелей много или они очень толстые — пятиканальная. В любом случае, лучше брать изделие с небольшим запасом по размеру.

Как узнать максимальную нагрузку, которую может выдержать кабель-канал?

Обычно производители указывают в инструкции или на самом канале максимальный вес, который он может выдержать.

Каждое изделие имеет маркировку. Так, если рассматривать дорожный кабель-канал ККР 1-12, то «1» означает количество каналов в изделии, а «12» — указывает на максимально допустимую массу воздействия, то есть 12 тонн.

Важно помнить, что движущийся транспорт создает более высокую нагрузку, чем стоящий. Поэтому если по кабель-каналу будут регулярно ездить машины, стоит выбрать модель с большим запасом прочности.

Как проверить качество дорожного кабель-канала?

Для этого необходимо выполнить следующие действия:
  • Внимательно осмотреть изделие: оно должно быть ровным, без трещин, вмятин и острых краев, однородного цвета без пятен и разводов.
  • Попробовать слегка согнуть канал — хороший материал гнется, но не ломается и быстро возвращается в исходную форму.
  • Проверить, как закрывается крышка. Она должна плотно прилегать к основанию без зазоров, легко открываться и надежно защелкиваться. Если крышка болтается или наоборот, с трудом закрывается, лучше поискать другую модель.
  • У продавца обязательно должны быть документы на товар — сертификат качества и инструкция по использованию. У серьезных производителей всегда есть гарантия на продукцию.

На какую поверхность можно устанавливать кабельные трапы?

Кабель-каналы можно укладывать практически на любую ровную поверхность. Лучше всего подходит асфальт или бетон. С тротуарной плиткой могут возникнуть сложности из-за неровностей между плитками. Обычно их сглаживают при помощи слоя песка.

Монтировать кабельные трапы на грунт также возможно, но тогда его нужно предварительно хорошо утрамбовать и выровнять. Убрать все камни, ветки и мусор, которые могут повредить нижнюю часть канала. Если земля мягкая, потребуется насыпать слой песка или мелкого щебня и уплотнить ее.

Главное правило — поверхность должна быть ровной, без ям и бугров. Если кабель-канал будет лежать неровно, он быстро сломается под нагрузкой.

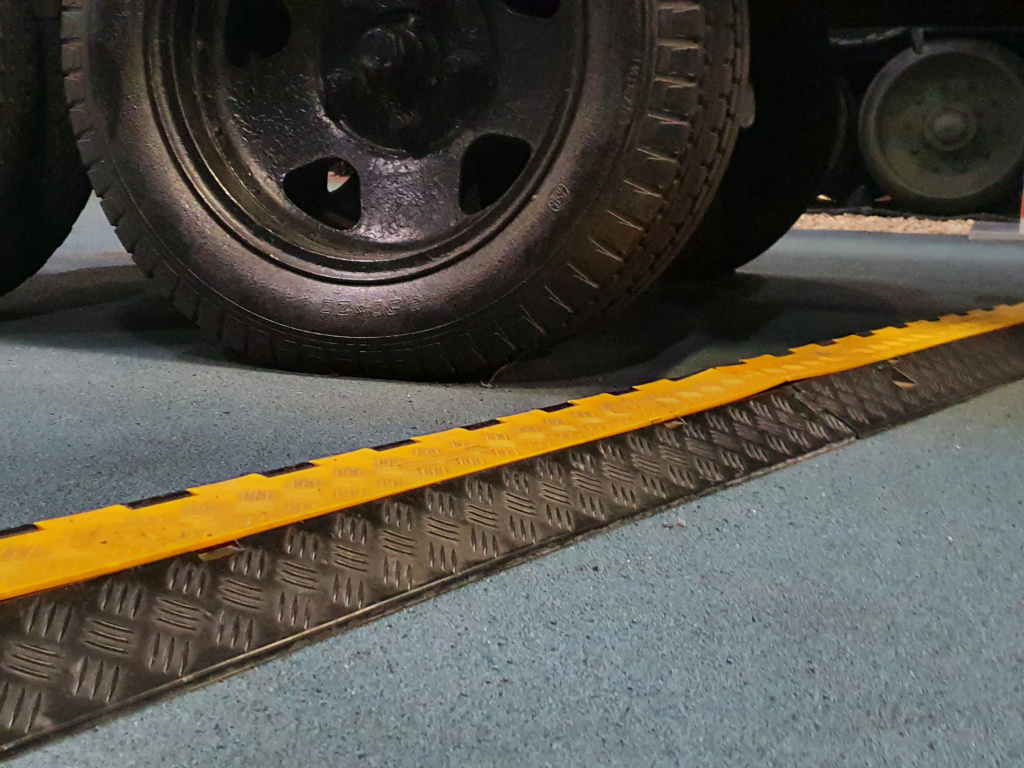

Размещение кабель-канала на поверхности пола

Как соединяются части кабельного трапа?

Современные кабель-каналы спроектированы так, чтобы их было легко соединять между собой. Большинство моделей имеет замковые соединения — специальные выступы и пазы на торцах секций. Они защелкиваются без инструментов и держатся достаточно прочно.
При соединении секций важно следить, чтобы торцы были чистыми и ровными, а каналы внутри точно совпадали. Если есть зазоры или ступеньки, кабели могут повредиться при протягивании. Для поворотов и ответвлений обычно используют специальные угловые элементы и тройники.Соединение уличных кабель-каналов

Как правильно монтировать уличные кабель-каналы?

Монтаж кабель-каналов не требует специальных навыков и осуществляется в несколько этапов:
  • Определение маршрута, по которому будет проходить кабель.
  • Подготовка поверхности. Необходимо убрать мусор, очистить место установки от загрязнений.
  • Сборка кабель-канала. Секции раскладывают по поверхности, соединяют как пазл, при помощи крепления «шип-паз».
  • Укладка кабелей. Провода укладывают в каналы, следя за тем, чтобы они не были сильно натянуты на поворотах. Затем закрывают крышки и проверяют, чтобы все защелкнулось как следует.
  • Готовая конструкция имеет хорошую устойчивость, благодаря своей массе, но при  необходимости ее можно дополнительно закрепить при помощи анкеров.
Компания «Технология» производит одно-, двух-, трех-, пятиканальные и гибкие кабель-каналы из резины, полиуретана, ПВХ, композита. Наши изделия отличаются высокой прочностью, имеют эстетичный внешний вид, не теряют своих характеристик в процессе эксплуатации.

Оставить заявку на приобретение, а также профессиональный монтаж кабель-каналов можно через наших менеджеров:

Специалисты компании проконсультируют по основным моделям, наличию, помогут подобрать оптимальный вариант для вашего объекта.
