Искусственная дорожная неровность — композит против резины

Искусственные дорожные неровности (ИДН), в просторечии именуемые «лежачими полицейскими», стали неотъемлемой частью современной городской инфраструктуры, эффективно решая задачу принудительного снижения скорости в зонах с высоким пешеходным трафиком — у школ, детских садов, во дворах и на парковках.

Сегодня рынок дорожного оборудования предлагает два основных типа сборно-разборных конструкций: резиновые и композитные (полимерпесчаные).

Оба вида ИДН предназначены для обеспечения безопасности дорожного движения, однако принципиально различаются по своим характеристикам, что определяет их применимость при различных условиях эксплуатации.

В данном исследовании рассматривается продукция компании ПК «Технология» — одного из ведущих российских производителей дорожного оборудования, имеющего собственное производство и полную линейку изделий и тех и других типов ИДН.

Сравниваемые продукты:

Резиновые ИДН (ГОСТ Р 52605-2006):

• ИДН 300-1 средний элемент РЕЗИНА (ГП 00-00001382)
• ИДН 500-1 средний элемент РЕЗИНА. Сотовая структура. ГОСТ Р 52605-2006 (ГП 00-00001384)
• ИДН 900-1 средний элемент РЕЗИНА. Сотовая структура. ГОСТ Р 52605-2006 (ГП 00-00001387)

Композитные ИДН (ГОСТ Р 52605-2006):

• ИДН-300-1 основной элемент КОМПОЗИТ (ГП 00-00002793)
• ИДН-500-1 основной элемент КОМПОЗИТ (ГП 00-00002522)
• ИДН-900-1 основной элемент КОМПОЗИТ (ГП 00-00005348)

Критерии сравнения

1. Материалы и технологии производства - определяют качество исходных материалов, используемых при изготовлении лежачего полицейского. Изделия из композита производятся путем смешивания полимеров, что придает изделию высокую прочность и стойкость к износу, резиновые же изделия производят методом вулканизации, придавая резиновым массам необходимую форму и гибкость.

2. Прочность и несущая способность — характеризуют способность конструкции выдерживать нагрузку проезжающего транспорта, особенно грузовых автомобилей. Высокая прочность необходима для длительного срока службы и минимизации риска разрушения при интенсивном движении.

3. Конструктивные особенности – конструкция включает наличие внутренних армирующих компонентов, обеспечивающих прочность, и типы креплений.

4. Геометрические параметры и масса – данные показатели влияют на удобство транспортировки, монтажа и демонтажа устройств.

5. Количество светоотражающих элементов (влияет на видимость в темное время суток) – количество и качество светоотражателей определяет уровень видимости ИДН ночью и в условиях плохой видимости.

6. Устойчивость к внешним факторам — влияние перепадов температур, ультрафиолета, химических реагентов. Высококачественный материал сохраняет первоначальные свойства длительное время, обеспечивая стабильную работу даже в экстремальных климатических зонах.

Сравнение по материалам и технологии производства

Резиновые ИДН изготавливаются из ударопрочной резины высокого качества. Продукция имеет сотовую структуру, что обеспечивает повышенную прочность и амортизацию, а внешняя поверхность оснащена выступами сферической формы для устойчивого сцепления с автомобильными шинами.

Структура резиновых ИДН — это удачное инженерное решение, в результате которого легкость конструкции сочетается с необходимой жесткостью. Наличие протектора снизу предотвращает скопление воды под конструкцией, что продлевает срок службы как самой ИДН, так и дорожного покрытия.

Композитные ИДН изготавливаются из полимерно-песчаной смеси и представляют собой жесткий монолит, благодаря чему изделия не требуют дополнительного армирования металлокордом.

Сравнение по прочности и несущей способности

Ключевое различие между двумя типами материалов – в прочности. Для композитных ИДН максимально допустимая нагрузка составляет 30 тонн, что означает, что они способны выдерживать движение тяжелого грузового транспорта, не деформируясь и не теряя функциональности.

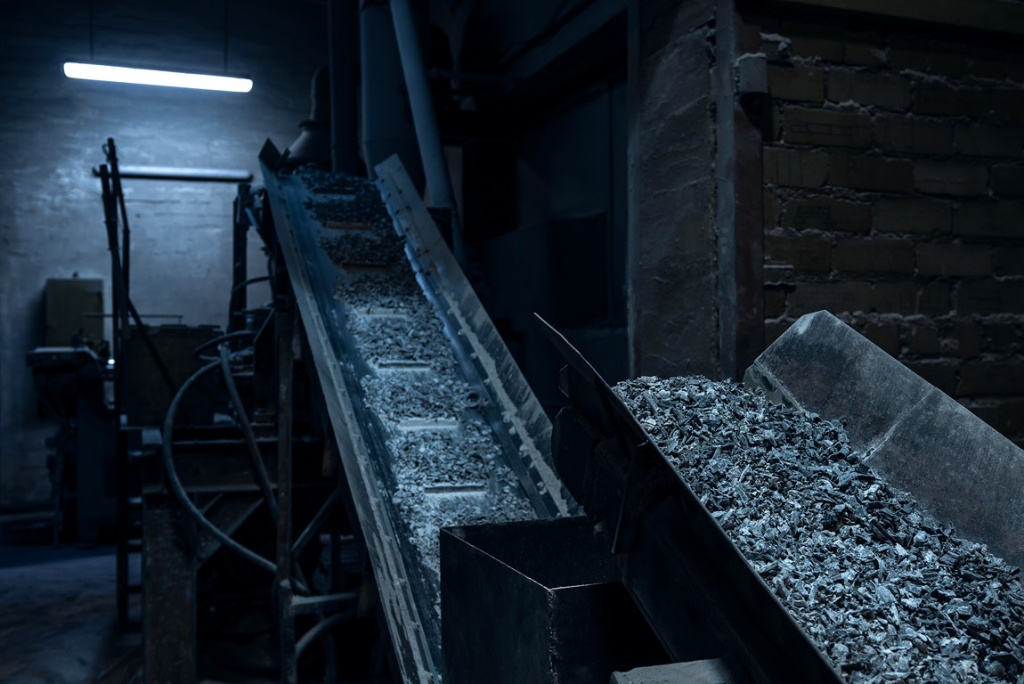

Резиновые ИДН производятся из переработанной резиновой крошки с полиуретановым связующим. Обладают эластичностью, но под воздействием тяжелого транспорта (свыше 10-15 тонн) имеют свойство деформироваться. Однако резиновые конструкции хорошо сопротивляются сдвигам и механическим нагрузкам. Модель ИДН-500-1 резина дополнительно усилена металлокордом, что значительно увеличивает её прочностные характеристики при интенсивных эксплуатационных воздействиях.

Сравнение по армированию и креплению

Резиновые ИДН всех типоразмеров имеют армирование крепежных отверстий металлическими дисками размером 50х3 мм. Это техническое решение принципиально важно: оно увеличивает прижимную способность изделия и исключает его вырывание из дорожного полотна при наездах.

Количество крепежных отверстий увеличивается с ростом длины самого изделия: ИДН-300-1 — 4 отверстия, ИДН-500-1 — 6 отверстий, ИДН-900-1 — 12 отверстий.

Композитные ИДН не требуют ни армирования, ни крепежных отверстий. Жесткий композит держит форму самостоятельно, поэтому дополнительные крепежи не требуются. Для монтажников это означает меньшую трудоемкость установки композитных изделий.

Сравнение по светоотражающим элементам

Количество светоотражателей различается в зависимости от размера ИДН:

• ИДН-300-1 резина: 1 светоотражатель
• ИДН-500-1 резина: 4 светоотражателя
• ИДН-900-1 резина: 8 светоотражателей
• ИДН-300-1 композит: 1 светоотражатель
• ИДН-500-1 композит: 4 светоотражателя
• ИДН-900-1 композит: 5 светоотражателей

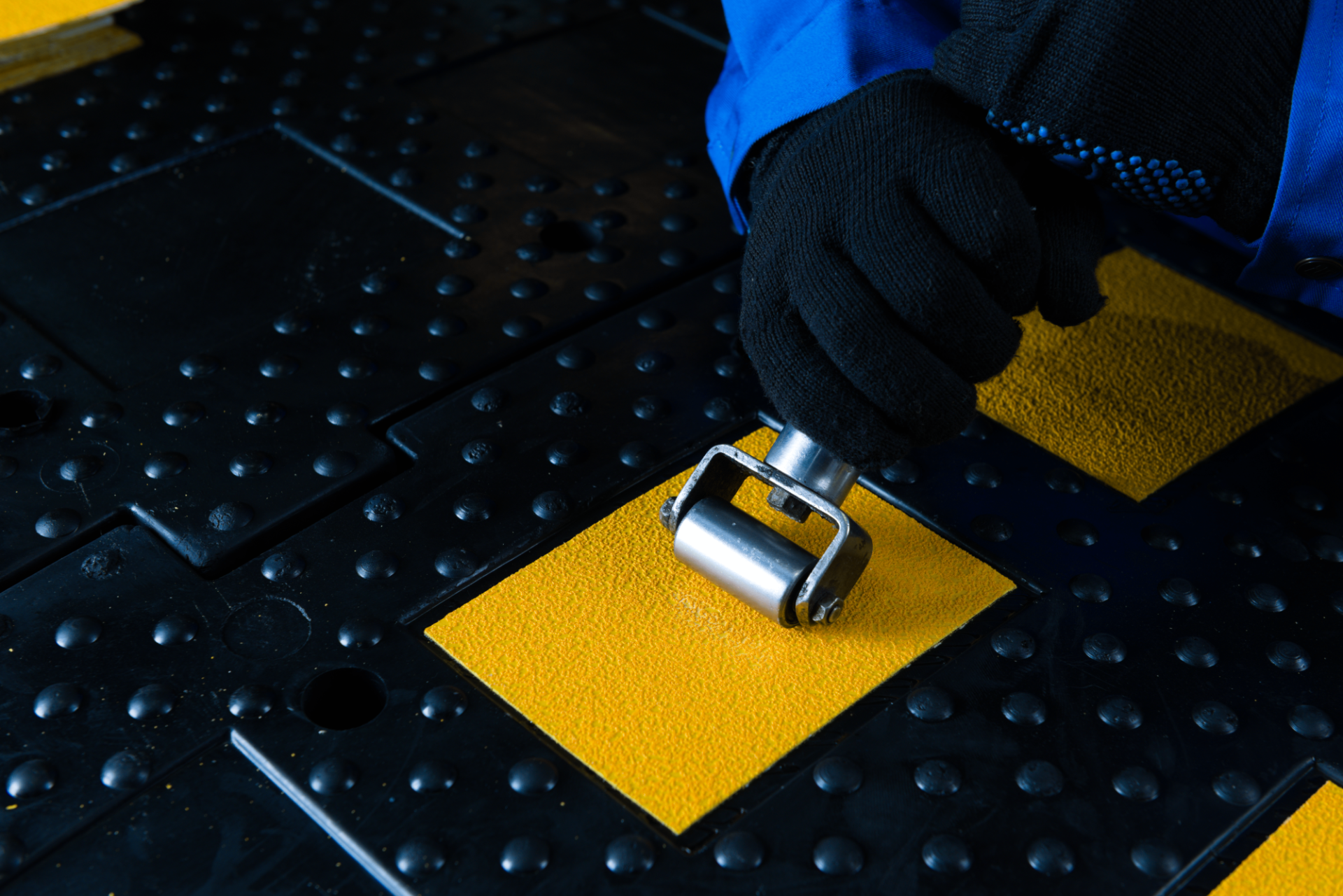

Светоотражатели изготавливаются из износостойкого полимера, соответствуют требованиям ГОСТ Р 51256 и надежно закрепляются в углублениях специальным клеевым составом, устойчивым к механическим воздействиям и температурным перепадам. Для безопасности в темное время суток этот параметр критически важен. Композитные модели не уступают по качеству светоотражателей, но их количество может быть меньше при равной длине.

Сравнение по геометрическим параметрам

По высоте ИДН дифференцируются следующим образом:

• ИДН-300: резина — 37 мм, композит — 35 мм (композит ниже на 2 мм)
• ИДН-500: резина — 58 мм, композит — 50 мм (композит ниже на 3-8 мм)
• ИДН-900: резина — 51 мм, композит – 50 мм

Масса изделий сопоставима при имеющейся разнице в характеристиках прочности композита и резины.

Ввиду прочности материала композита при меньшей или одинаковой высоте ИДН Композит способны нести большую несущую способность

Сравнение по условиям эксплуатации

Сравниваемые изделия из композита и резины рассчитаны на эксплуатацию в широком диапазоне температур от -50°C до +60°C, что полностью вписывается в климатические особенности большинства регионов России. Композитные ИДН дополнительно характеризуются устойчивостью к ультрафиолетовым лучам и атмосферным осадкам, что более предпочтительно в регионах с преобладанием резких перепадов температуры.

По воздействием УФ - лучей резина может выгорать со временем и терять свою эластичность, в отличие от композита, который в этом отношении стабильнее.

Резиновые ИДН: достоинства и специфика

Главные достоинства резиновых ИДН:

1. Эластичность и амортизация — сотовая структура способна давать большую амортизацию, что при корректном преодолении снижает нагрузку на подвеску автомобилей
2. Адаптивность —изделия из резины менее требовательны к качеству дорожного покрытия, что позволяет их монтировать на дорогах с небольшими дефектами
3. Эффективный водоотвод — специальный протектор на нижней части предотвращает скопление воды под конструкцией

Специфика моделей:

• ИДН-300-1 резина — компактное решение для паркингов, гаражей и узких проездов.
• ИДН-500-1 резина — универсальная модель с армированием металлокордом и 4 светоотражателями, оптимальна для дорог общего пользования.
• ИДН-900-1 резина — решение для маршрутов с интенсивным движением, имеет 12 точек крепления и 8 светоотражателей, обеспечивающих хорошую видимость и безопасность движения

Композитные ИДН: достоинства и специфика моделей

Главные достоинства композитных ИДН:

1. Исключительная прочность — выдерживает максимально допустимую нагрузку 30 тонн.
2. Отсутствие необходимости в дополнительном укреплении — материал не требует дополнительного усиления металлокордом ввиду своей изначальной прочности.
3. Долговечность — устойчивость к деформации при климатических воздействиях.
4. Экономичность монтажа — меньшее количество крепежных отверстий по сравнению с резиновыми ИДН.

Специфика моделей:

• ИДН-300-1 композит — компактное решение с высотой 35 мм, идеально для зон, где пространство ограничено (узкие проезды, небольшие участки дороги).
• ИДН-500-1 композит — оптимальное соотношение размеров и прочности
• ИДН-900-1 композит — отлично подходит для маршрутов с интенсивным и/или промышленным движением

Сводная таблица с характеристиками

Итоговые рекомендации

Выбор между резиновой и композитной ИДН должен определяться конкретными условиями использования, климатическими особенностями, дорожным трафиком, населением территорий. Оба типа конструкций показали эффективность использования на российских дорогах. Резиновые ИДН целесообразно выбирать для следующих зон:

• Придомовые территории, дворы, парковки легкового транспорта
• Объекты с неровным и деформированным дорожным покрытием
• Участки, где важна амортизация и снижение нагрузки на подвеску
• Территории гаражных кооперативов, узкие проезды (ИДН 300)
• Зоны с умеренной интенсивностью движения

Композитные ИДН идеально подойдут для

• Подъездных путей к торговым центрам, школам, больницам, промышленным зонам
• Магистралей с интенсивным движением грузового транспорта
• Регионов с резкими перепадами климата
• Объектов, где требуется минимальные затраты на обслуживание
• Участков с новым качественным дорожным покрытием (необходимо ровное основание)
