Время прочтения: ~6 мин
Слепая зона редко выглядит опасной, пока в ней не появляется автомобиль, погрузчик или человек. На выезде обзор перекрывает угол здания, на складе — торец стеллажа, в магазине — высокая выкладка. Сферическое зеркало помогает увидеть то, что скрыто от прямого взгляда, но только если его размер, форма и положение соответствуют реальной геометрии объекта.
Сферические зеркала ЗС-800 в выездной зоне: одно направление обзора не всегда закрывает всю задачу.
Коротко Сначала определите точку наблюдения и участок, который нужно увидеть. Затем измерьте расстояния, выберите исполнение для улицы или помещения, проверьте крепление и только после этого определяйте диаметр. После монтажа зеркало обязательно настраивают из реальной позиции водителя, сотрудника или охранника. |
Почему сферическое зеркало расширяет обзор
Отражающая поверхность выпуклая, поэтому в ней помещается более широкий участок пространства, чем в плоском зеркале того же размера. За это приходится платить уменьшением изображения: объекты выглядят меньше, а расстояние до них субъективно оценить сложнее.
Именно поэтому зеркало безопасности используют прежде всего для обнаружения объекта в слепой зоне. Оно помогает заметить движение и понять, что путь занят, но не предназначено для точной оценки скорости или дистанции. На проездах и дорогах зеркало дополняет освещение, разметку, знаки и организацию движения, а не заменяет их.
Шаг 1. Проведите аудит слепой зоны
До выбора модели полезно сделать простой осмотр объекта. Встаньте в точку, из которой человек принимает решение: за рулем автомобиля у ворот, в кабине погрузчика у стеллажа, за кассой или на посту охраны. Затем зафиксируйте, какой именно участок закрыт от прямого взгляда.
Отметьте точку наблюдения: где находятся глаза водителя или сотрудника.
Определите скрытую зону: откуда может появиться транспорт, покупатель или техника.
Назовите препятствие: угол здания, ворота, колонна, стеллаж или оборудование.
Измерьте расстояние от наблюдателя до предполагаемого зеркала и от зеркала до контролируемой точки.
Проверьте возможное место крепления: стену, колонну, потолок или отдельную стойку.
Учтите свет, осадки, перепады температуры и вероятность механического воздействия.
Для внутреннего зеркала два расстояния удобно складывать: «наблюдатель → зеркало» плюс «зеркало → объект». В материалах ПК «Технология» этот показатель называется комбинацией расстояний. Он дает более полезный ориентир, чем размер помещения сам по себе.
Шаг 2. Выберите конструкцию под объект
Круглая модель на кронштейне, купол под потолком и уличное зеркало с козырьком решают разные задачи. Сравнивать их только по диаметру нельзя.
Объект | Подходящее исполнение | Почему |
Выезд, ворота, парковка | Уличное круглое с козырьком или светоотражающей окантовкой | Крупная зона обзора, заметный корпус, регулируемое крепление |
Склад или производство | Круглое/прямоугольное на гибком или шарнирном кронштейне | Можно направить на пересечение проходов или торец стеллажа |
Магазин, кассовая зона | Круглое, прямоугольное или купольное | Контроль полок, проходов и зон за препятствием |
Пересечение нескольких проходов | Полусфера под потолком | Панорамный обзор сразу в нескольких направлениях |
Угол помещения | Четверть сферы | Компактная установка на стыке стен и потолка |
КПП и осмотр транспорта | Стационарное обзорное или отдельное досмотровое зеркало | Разные задачи: наблюдение за зоной или осмотр труднодоступных мест |
Круглое зеркало 600 мм на гибком кронштейне можно точно направить на нужный участок прохода.
Шаг 3. Подберите размер по дистанции, а не «на глаз»
Чем дальше находится наблюдатель и чем мельче объект, который нужно различить, тем внимательнее следует выбирать размер и кривизну. Слишком маленькое зеркало покажет широкую сцену, но человек или машина в отражении окажутся трудноразличимыми.
Для круглых внутренних моделей ПК «Технология» можно использовать следующий ориентир по комбинации расстояний. Перед заказом его нужно сверить с карточкой конкретного артикула и реальной схемой объекта.
Комбинация расстояний | Ориентир по размеру | Пример задачи |
до 5–6 м | круглое 300–400 мм | небольшой магазин, короткий коридор, локальная слепая зона |
около 9 м | круглое 500 мм | проход средней длины |
около 12 м | круглое 600 мм или 400×600 мм | складской проход, торговый зал |
около 16–17 м | круглое 700 мм или 600×800 мм | крупное помещение или дальняя точка наблюдения |
до 25 м | круглое 900 мм | протяженный внутренний маршрут |
Для улицы универсальной таблицы недостаточно В линейке есть модели 600, 800, 1000 и 1200 мм, но нужный диаметр зависит не только от расстояния. Важны ширина проезда, угол между направлениями движения, скорость, высота установки и положение водителя. Для сложного выезда передайте специалисту фотографию и схему с размерами. |
ЗС-800: уличная модель с козырьком, поликарбонатной зеркальной частью и регулируемым креплением к трубе.
Шаг 4. Проверьте материал и оснащение
Для помещений в выбранных моделях используется акриловая зеркальная часть и корпус из ABS-пластика. Например, круглое зеркало 600 мм оснащено гибким кронштейном длиной 300 мм, а модель 800 мм — шарнирным кронштейном длиной 340 мм.
Уличные ЗС-600 и ЗС-800 имеют поликарбонатную зеркальную часть и основание из ABS-пластика. Козырек снижает прямое воздействие осадков и верхнего света, а кронштейн позволяет регулировать наклон по вертикали и горизонтали. В каталоге также есть модели со светоотражающей окантовкой и зеркала из нержавеющей стали.
• Для улицы проверяйте стойкость материала, наличие козырька и заметность корпуса.
• Для помещения оценивайте качество изображения, форму и удобство точной настройки.
• Для влажной, пыльной или интенсивной зоны заранее определите порядок очистки.
• Сразу уточняйте, входит ли нужный кронштейн в комплект и к чему он предназначен: к трубе, стене или потолку.
Купольное зеркало 800 мм используют там, где нужно наблюдать сразу несколько направлений.
Шаг 5. Настройте зеркало из реальной точки наблюдения
Правильное место монтажа нельзя определить только по фотографии стены. Сначала зеркало временно ориентируют, затем проверяют отражение из рабочей позиции. На выезде испытание проводят с водительского места, на складе — из кабины типовой техники и с пешеходного маршрута, в магазине — с поста наблюдения или кассы.
Закрепите зеркало на прочном основании с совместимым кронштейном.
Выставьте предварительный угол без окончательной затяжки.
Поставьте человека или транспорт в наиболее опасную точку слепой зоны.
Проверьте отражение из всех рабочих положений наблюдателя.
Скорректируйте вертикальный и горизонтальный угол, затем затяните крепеж.

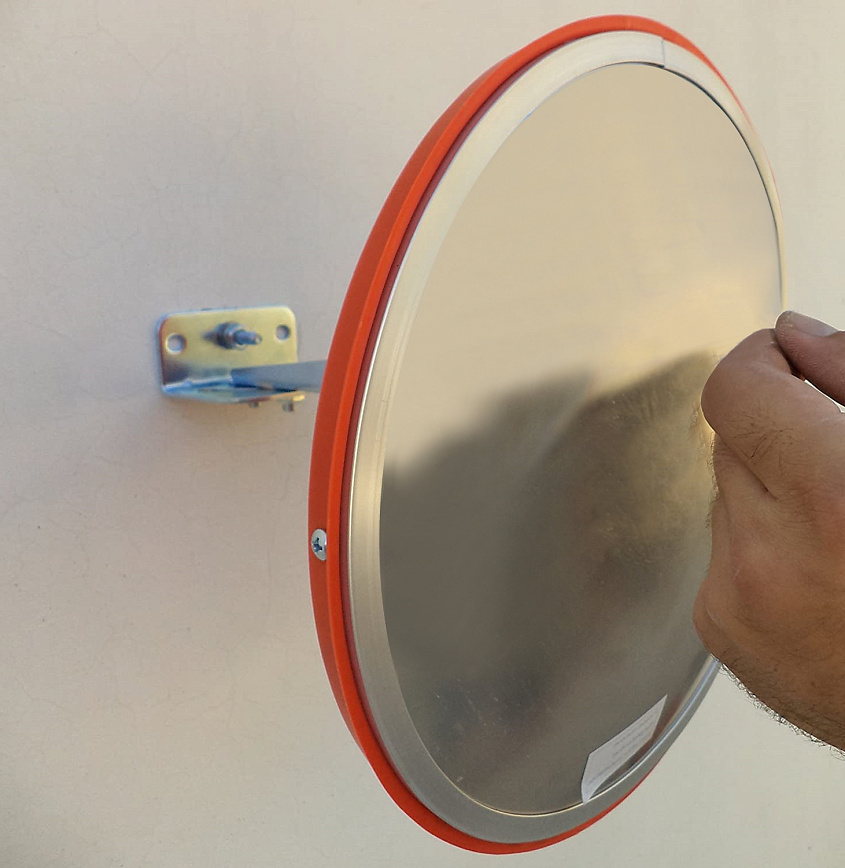

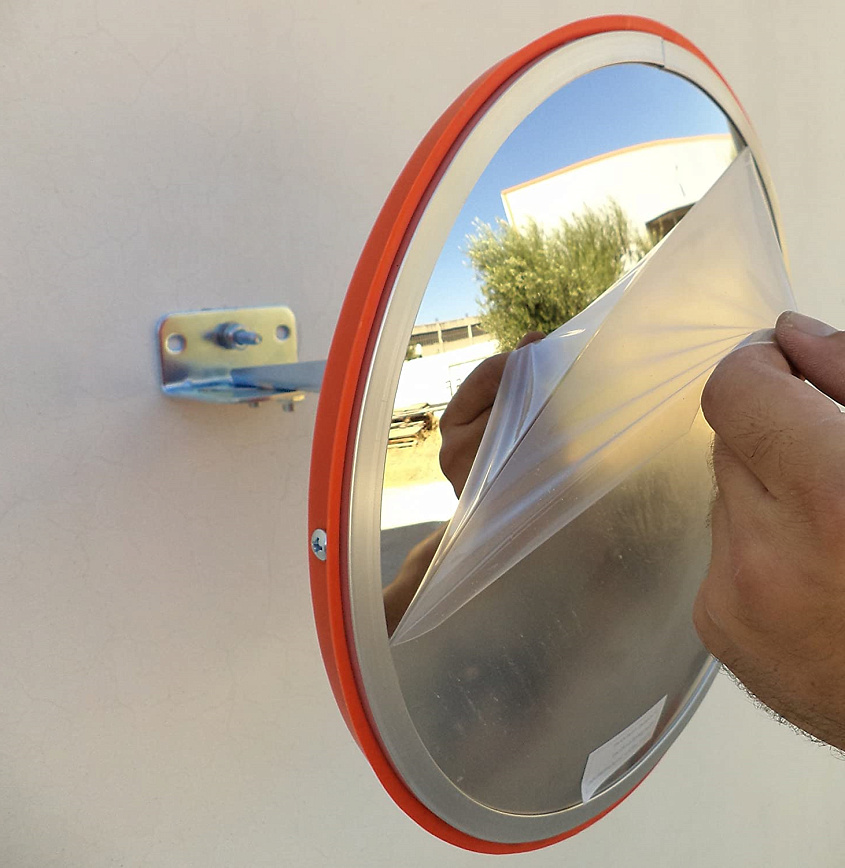

Снимите защитную пленку после окончания монтажа и повторите проверку.
Уличное зеркало на стойке окончательно настраивают после проверки обзора с рабочего маршрута.
Какие модели использовать как отправную точку
Таблица не заменяет проектный подбор. Она помогает быстро сузить ассортимент до нескольких релевантных вариантов.
Задача | Модель и артикул | Ключевые данные |
Локальная слепая зона в помещении | 600 мм, акрил, гибкий кронштейн 300 мм | |
Дальний внутренний обзор | 800 мм, акрил, шарнирный кронштейн 340 мм | |
Пересечение проходов | Купол 800 мм, акрил, без отдельного кронштейна | |
Компактный уличный выезд | ЗС-600, поликарбонат, козырек, крепление к трубе | |
Выезд или парковка с большей зоной обзора | ЗС-800, поликарбонат, козырек, крепление к трубе | |
Повышенная заметность корпуса | Круглое 800 мм со светоотражающей окантовкой |
Пример применения ЗС-600 в торговом зале: зеркало вынесено выше потока посетителей и направлено на проход.
Шесть ошибок при выборе и установке
Начинать с диаметра. Сначала нужна схема слепой зоны и положение наблюдателя.
Выбирать внутреннюю модель для улицы без проверки материала и корпуса.
Ставить зеркало слишком высоко. Обзор становится шире, но полезные объекты в отражении уменьшаются.
Фиксировать угол до испытания. Даже небольшое смещение может оставить опасную часть зоны вне отражения.
Не проверить комплектность крепежа. Кронштейн к трубе не заменяет стеновое основание, и наоборот.
Считать зеркало самостоятельной системой безопасности. Оно не отменяет освещение, разметку, знаки, ограничения скорости и другие предусмотренные меры.
Часто задаваемые вопросы
Почему автомобиль в сферическом зеркале кажется дальше?
Выпуклая поверхность уменьшает изображение, чтобы показать более широкий участок. Поэтому зеркало используют для обнаружения объекта, а дистанцию и скорость оценивают с осторожностью.
Что выбрать — 600 или 800 мм?
Нужно знать расстояние, размер объекта и требуемую детализацию. Для короткой внутренней дистанции часто достаточно 600 мм; при более дальней точке наблюдения или более широкой зоне рассматривают 700–900 мм. Для улицы необходима схема выезда.
Когда нужно купольное зеркало?
Когда наблюдение ведется сразу в нескольких направлениях: на пересечении проходов, в торговом зале или под потолком в зоне с несколькими подходами. Для одного конкретного угла часто удобнее модель на кронштейне.
Можно ли закрепить дорожное зеркало на стене?
Да, если для выбранного диаметра предусмотрен совместимый стеновой кронштейн и основание выдерживает крепление. Для моделей 800, 1000 и 1200 мм в каталоге есть отдельный стеновой кронштейн; его совместимость проверяют по карточкам товаров.
Как понять, что зеркало установлено правильно?
Опасный объект должен появляться в отражении до того, как траектории участников пересекутся. Проверку проводят из всех реальных точек наблюдения и повторяют при разных условиях освещения.
Что подготовить для подбора
• 2–4 фотографии объекта с разных точек;
• схему или эскиз с расстояниями;
• тип и размеры объекта наблюдения;
• примерную скорость движения;
• место и материал основания для крепления;
• условия эксплуатации: улица или помещение, влага, пыль, освещение.
С этими данными проще выбрать не просто большое зеркало, а решение, которое действительно закроет слепую зону. Перейти в каталог сферических зеркал ПК «Технология»
