Защита стен, углов и стеллажей: как выбрать демпфер, отбойник или защитный профиль

Как выбрать демпфер отбойник или защитный профиль

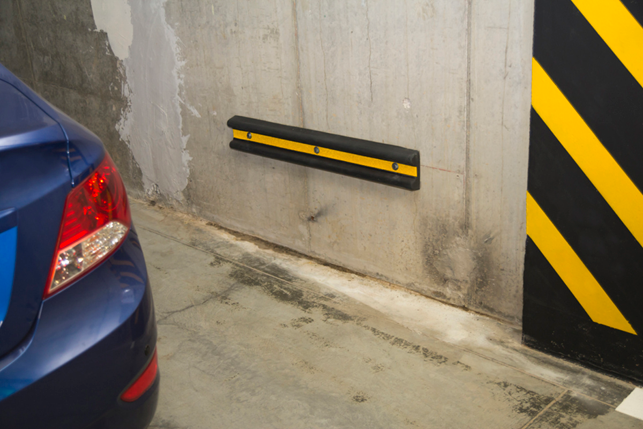

Стеновой демпфер принимает контакт автомобиля раньше, чем кузов касается стены

На подземном паркинге автомобиль задевает колонну. На складе погрузчик приближается к стойке паллетного стеллажа. У ворот дока грузовик сдаёт назад к рампе. Во всех трех случаях нужно защитить объект, но одинаковое изделие эти задачи не решит.

Короткий ответ: мягкий профиль нужен для кромок и случайного контакта человека; вспененный парковочный мат — для касания двери или кузова; резиновый демпфер — для стены или колонны при малой скорости; защита стойки — под конкретный профиль стеллажа; металлический отбойник — для отделения конструкции от траектории техники; доковый буфер — для зоны погрузки.

Выбирать только по материалу, цвету или цене рискованно. Сначала определяют, что движется, с какой скоростью, на какой высоте произойдет контакт и куда должна передаваться нагрузка.

Быстрый выбор по ситуации

Один объект требует разных уровней защиты

У защитного оборудования три разные задачи. Иногда они совмещаются, но чаще для объекта нужна комбинация решений.

• Обозначить опасное место. Черно-желтая поверхность помогает заметить угол, стойку или кромку, но сама по себе не останавливает технику.

• Смягчить контакт. Пористый профиль, вспененный мат или резиновый демпфер принимает касание раньше стены, колонны или кузова.

• Не допустить контакта с защищаемым объектом. Эту задачу решают вынесенные металлические отбойники и другие физические ограничители, если основание и крепление рассчитаны на эксплуатацию.

Поэтому мягкий профиль на углу стеллажа и металлический отбойник перед торцом стеллажного ряда нельзя считать взаимозаменяемыми. Они работают на разных этапах одного риска.

Как оценить возможный удар без сложного расчета

Для предварительного выбора не обязательно сразу рассчитывать усилие в ньютонах. Достаточно описать сценарий контакта по пяти параметрам.

1. Что движется: человек, тележка, легковой автомобиль, погрузчик или грузовик.

2. Как быстро движется объект в опасной зоне. Даже небольшое увеличение скорости заметно повышает энергию удара: она зависит от квадрата скорости.

3. Куда приходится контакт: в кромку, плоскость стены, угол колонны, нижнюю часть стойки или торец стеллажного ряда.

4. Насколько часто возможен контакт: редкое случайное касание и ежедневный маневр техники требуют разного подхода.

5. К чему можно крепиться: к чистой стене, несущему бетону, полу, металлической конструкции или непосредственно к стойке.

Если масса и скорость техники неизвестны, не следует заменять их условной «нагрузкой в тоннах». Для демпфера и отбойника важны не только масса машины, но и скорость, направление, высота контакта, жесткость основания и схема крепления.

Чем отличаются демпфер профиль и отбойник

Профиль для кромок защищает человека от случайного контакта

Профили из вспененного полиуретана устанавливают на выступающие кромки оборудования, дверные проемы, металлические полки и другие участки, где человек может удариться при проходе или обслуживании.

Форма профиля должна повторять геометрию защищаемого участка. Например, профиль типа B надевается на кромку: у модели 00-00005254 длина составляет 1000 мм, диаметр — 40 мм, ширина паза — 8 мм, высота паза — 20 мм. Крепление выполняется на двухсторонний скотч; в карточке указана температура монтажа от +10 °C.

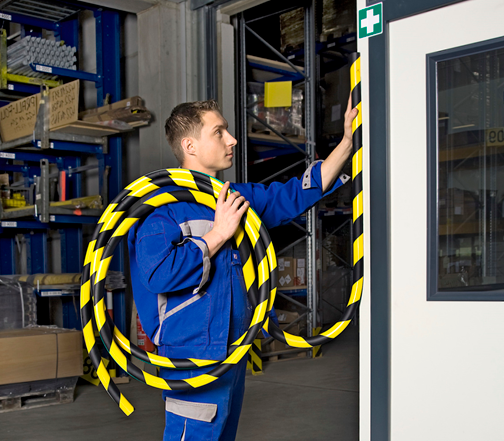

Самоклеящийся профиль типа B устанавливают на выступающую кромку

Такой профиль не следует выбирать как единственную защиту стойки в зоне движения погрузчика. Его задача — смягчить контакт и обозначить кромку, а не остановить колесную технику.

Вспененный полиэтилен подходит для легкого контакта со стеной

Листовые и формованные элементы из вспененного полиэтилена применяют там, где стену может задеть дверь автомобиля, кузов, ручная тележка или другой объект при небольшой скорости. Они легкие, хорошо заметны и часто имеют самоклеящийся слой.

У стенового демпфера ДС-ВП-1,размер 330 × 110 × 8 мм. В карточке указано, что монтаж выполняют при температуре от +10 °C. Это важно: приклеивание на холодную, пыльную или влажную поверхность снижает надежность крепления.

Резиновый демпфер ставят на стену или угол колонны

Резиновые демпферы жестче и тяжелее вспененных профилей. Их используют на стенах, колоннах и углах паркингов, гаражей, складов и производственных помещений, где возможен контакт автомобиля или техники при маневрировании.

Для прямого угла можно рассматривать угловую модель ДУ-8, : 800 × 100 × 8 мм, шесть точек крепления. Для плоскости стены — ДСР-1 российского производства, : 1000 × 148 × 50 мм, три точки крепления. Это примеры разных конструкций, а не взаимозаменяемые изделия.

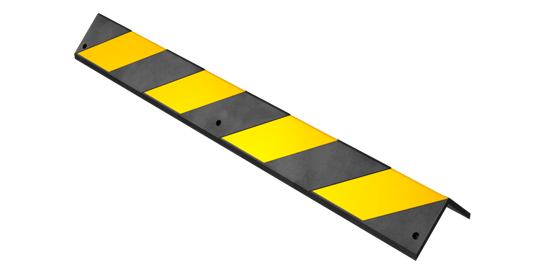

ДУ-8 защищает прямой угол и делает его заметнее

Демпфер размещают на высоте предполагаемого контакта. Если автомобиль сначала упирается колесом в правильно установленный колесоотбойник, нагрузка на стеновой демпфер может возникать реже. Если траектория машины не ограничена, один настенный элемент не заменит организацию парковочного места.

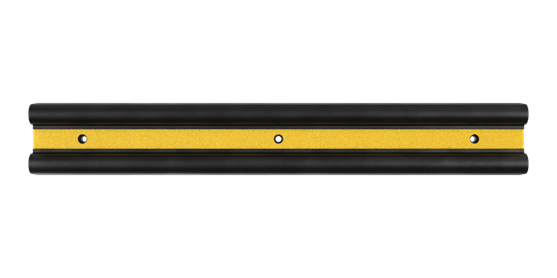

ДСР-1 устанавливают на плоскость стены или колонны

Защита стойки подбирается по ее сечению

Нижняя часть стойки паллетного стеллажа находится в зоне вил, колес и корпуса складской техники. Формованный защитный элемент закрывает стойку и принимает контакт первым, но модель должна подходить по ширине и глубине паза.

У ДС-80, код 00-00001832, ширина паза составляет 80 мм, глубина — 75 мм; крепление двумя лентами с липучками входит в комплект. Перед заказом нужно измерить реальную стойку, проверить выступающие элементы и убедиться, что установленная защита не мешает работе с паллетами.

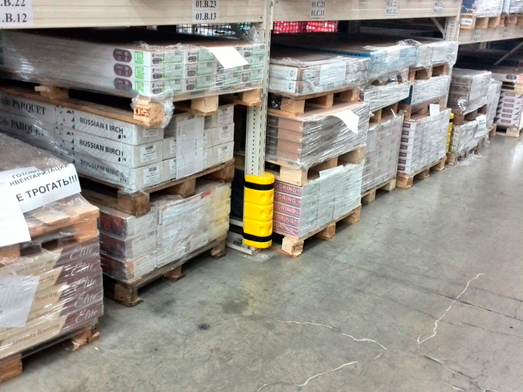

ДС-80 закрывает нижнюю часть стойки паллетного стеллажа

На торцах рядов, перекрестках и участках интенсивного движения одной защиты стойки может быть недостаточно. В таких местах рассматривают вынесенный металлический отбойник, который принимает контакт до стеллажа.

Металлический отбойник отделяет конструкцию от техники

Металлическую защиту используют перед колоннами, углами, пожарными шкафами, торцами стеллажных рядов и другими объектами, которые нужно вывести из траектории колесной техники.

Например, усиленный угловой отбойник ОУУ-76, код 00-00005998, изготовлен из стальной трубы диаметром 76 мм со стенкой 3 мм. Габариты модели — 750 × 750 × 600 мм. Такой отбойник занимает полезное пространство, поэтому его положение нужно увязать с шириной проезда, радиусом разворота и пешеходными маршрутами.

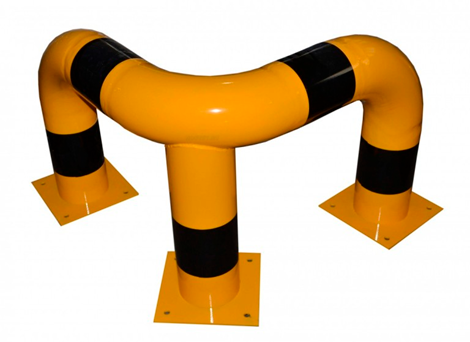

ОУУ-76 формирует защитный контур вокруг угла или колонны

Результат зависит не только от толщины трубы. Если основание слабое или анкеры установлены близко к краю разрушенного бетона, нагрузка может передаться на крепление. Перед монтажом проверяют основание и схему установки.

Доковый буфер рассчитан на контакт грузового автомобиля

У ворот погрузочного дока контакт повторяется в одной и той же зоне, а масса транспорта выше, чем на обычном парковочном месте. Здесь применяют упорные резиновые буферы с металлической монтажной пластиной.

БР-450 с монтажной пластиной и комплектом креплений, код 00-00003446, имеет размер 450 × 250 × 100 мм. В комплекте указаны элементы крепления буфера к пластине и анкеры для пластины. Модель выбирают и размещают с учетом геометрии рампы, высоты кузова и фактической точки контакта.

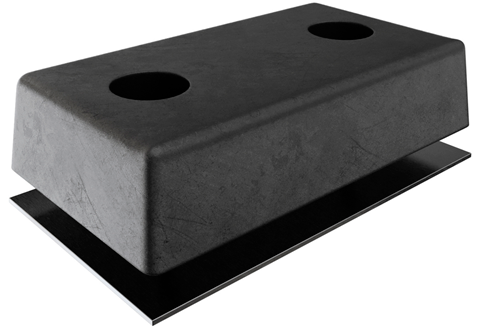

БР-450 поставляется с металлической монтажной пластиной

Как подобрать защиту для разных объектов

Подземный паркинг

• На наружные углы колонн — угловые резиновые демпферы, если вероятно касание кузовом.

• На плоскость стены — стеновой демпфер на высоте бампера или двери в зависимости от реального сценария.

• В узком гараже — мягкий парковочный мат для контакта дверью, если не ожидается удар автомобиля в стену.

• Перед стеной парковочного места — колесоотбойник как отдельный ограничитель движения; его положение рассчитывают под автомобиль и геометрию места.

Если проблема связана со слепым выездом, демпфер не устраняет недостаток обзора. Для такой зоны дополнительно оценивают необходимость сферического зеркала и схему движения.

Склад и логистический центр

• На стойки стеллажей — полимерные защитные элементы, точно подобранные по сечению стойки.

• На торцы рядов и колонны — металлические отбойники, если техника проходит рядом и возможен прямой удар.

• На кромки оборудования возле рабочих мест — мягкие профили для защиты персонала.

• В зоне дока — упорные резиновые буферы на монтажных пластинах.

На одном складе эти решения могут применяться одновременно. Полимерная защита закрывает отдельную стойку, металлический контур принимает контакт на торце ряда, а сигнальный профиль защищает человека от выступающей кромки.

Производство и торговый объект

•  Возле станков и рабочих проходов приоритетом может быть защита человека от кромки.

•  В зоне движения тележек — стеновые профили или резиновые демпферы в зависимости от массы и скорости тележки.

•  Возле колонн, ворот и инженерных шкафов на маршруте погрузчика — металлическая защита с учетом ширины проезда.

Что измерить перед заказом

Фотографии объекта полезны, но для подбора их недостаточно. Подготовьте следующие данные.

1. Общий вид зоны и отдельное фото точки возможного контакта.

2. Ширину и высоту стены, колонны, угла, кромки или стойки.

3. Высоту предполагаемого контакта от пола.

4. Тип и максимальную массу техники, которая работает в зоне.

5. Ориентировочную скорость и направление движения в опасной точке.

6. Материал основания: бетон, кирпич, металл, отделочный слой или другое покрытие.

7. Ограничения по выступу изделия в проезд или проход.

Монтаж определяет результат не меньше чем материал

Даже правильно выбранное изделие не сработает ожидаемым образом, если установлено не в точке контакта или закреплено на слабом основании.

•  Самоклеящиеся профили монтируют на сухую, очищенную и обезжиренную поверхность. Температуру монтажа проверяют в карточке конкретной модели.

•  Резиновые демпферы крепят через предусмотренные отверстия. Тип крепежа выбирают под материал стены или колонны.

•  Защиту стеллажа устанавливают только после замера стойки и проверки совместимости паза.

•  Металлические отбойники размещают так, чтобы они принимали контакт раньше защищаемого объекта, но не создавали новый риск в проходе.

•  Доковые буферы выравнивают по фактической зоне контакта кузова. Пластина и основание должны передавать нагрузку без расшатывания крепежа.

После монтажа полезно провести контрольный медленный проезд или имитацию рабочего сценария без удара: проверить высоту, зазоры, обзорность и отсутствие помех для людей и техники.

Семь распространенных ошибок

1. Выбирать по названию. В каталогах слова «демпфер», «отбойник» и «бампер» могут пересекаться. Смотрите на функцию, конструкцию и способ крепления.

2. Ставить мягкий профиль в зоне прямого удара погрузчика. Профиль смягчает контакт с кромкой, но не создает защитный барьер для тяжелой техники.

3. Клеить на пыльную или холодную поверхность. Самоклеящийся слой не компенсирует грязь, влагу, слабую краску или неподходящую температуру монтажа.

4. Не измерять высоту контакта. Демпфер может оказаться выше или ниже бампера, двери, вил или корпуса техники.

5. Не проверять основание под анкеры. Металлический отбойник надежен только вместе с подходящим бетоном и корректным креплением.

6. Закрывать поврежденную конструкцию без обследования. Защитный элемент не восстанавливает треснувшую колонну или деформированную стойку.

7. Решать всю задачу одним изделием. На сложном объекте часто нужны видимость, амортизация и физическое разделение одновременно.

Примеры решений из каталога

Таблица помогает понять логику выбора. Окончательно модель проверяют по размерам объекта, карточке товара и условиям монтажа.

Часто задаваемые вопросы

Можно ли заменить металлический отбойник резиновым демпфером

Только если изменился сам сценарий риска. Резиновый демпфер смягчает контакт со стеной или колонной. Металлический отбойник создает вынесенный защитный контур. В зоне движения погрузчика эти функции обычно неравнозначны.

Какой материал лучше для паркинга

Универсального материала нет. Для кромки возле людей подходит мягкий профиль, для касания двери — вспененный мат, для контакта кузова со стеной — резиновый демпфер, для физического ограничения траектории — отдельный отбойник или колесоотбойник.

Нужно ли закрывать демпфером всю колонну

Обычно защищают вероятную зону контакта, но решение зависит от направления подъезда и габаритов техники. Если колонну могут задеть с нескольких сторон, нужно оценить каждую траекторию.

Подойдет ли ДС-80 к любой стойке

Нет. У модели указаны ширина паза 80 мм и глубина 75 мм. Стойку измеряют до заказа; похожий внешний вид не гарантирует совместимость.

Можно ли приклеить профиль зимой

Проверяйте карточку конкретного изделия. Для ДС-ВП-1 и профиля типа B указана температура монтажа от +10 °C. Температура эксплуатации и температура установки — разные параметры.

Защищает ли желто-черная окраска от удара

Она повышает заметность опасной зоны, но не заменяет прочность изделия, правильное расположение и крепление. Видимость — один из уровней защиты, а не самостоятельный барьер.

Что передать специалисту для подбора

Пришлите фотографию опасной зоны, размеры защищаемого объекта, высоту возможного контакта, тип техники, ориентировочную скорость и материал основания. Эти данные помогут сравнить решения без переноса характеристик одной модели на всю категорию.
